Общее

• В СКМ ЛП «ПолигонСофт» прекращена поддержка прямых методов расчета в решателе «Фурье».
• Модуль «Оптима», который использовался для подготовки модели к расчету прямым методом, исключен из состава СКМ ЛП «ПолигонСофт».
• Модуль «Слайд» устарел и исключен из состава СКМ ЛП «ПолигонСофт».

Сеточный генератор

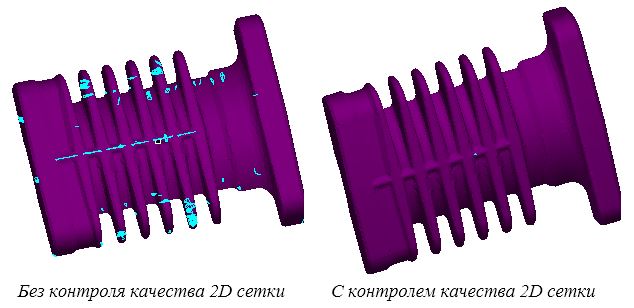

Разработан и внедрен инструмент для проверки качества поверхностной (2D) сетки и ее исправления. Контроль качества производится по двум параметрам: минимальному углу между сторонами треугольника и соотношению сторон. Пользователь имеет возможность задавать границы параметров и включать/отключать проверки. Исправление сетки происходит в автоматическом режиме. Внедрение инструмента позволило существенно повысить качество объемной сетки (см. рис. ниже).

Препроцессор «Мастер»

• Новая команда Добавить геометрию… в меню Файл позволяет импортировать модели из других файлов геометрии (*.G3D) и добавлять к текущей геометрической модели.
• В меню Файл добавлен пункт Недавние файлы со списком ранее открытых файлов геометрии.
• Добавлена возможность загружать файлы геометрии и сетки путем перетаскивания их на рабочую область модуля.
• Возможность загружать сетки, сгенерированные в CAD-системе SOLIDWORKS, перенесена из старого препроцессора «Мастер-3D».
• Новая кнопка на панели Стандартная позволяет открыть постпроцессор «Мираж» для просмотра результатов расчета из папки текущей геометрической модели.
• При импорте сетки, созданной в одном из сеточных генераторов, пользователь имеет возможность наследовать настройки предыдущею расчета или загрузить параметры расчета по умолчанию.
• Добавлена возможность сохранения геометрической модели без параметров расчета.
• Появилась возможность объединять сетки объемов с выбором типа и индекса нового объема.
• Добавлена возможность менять цвет фона, сетки отливки, формы и т.д.
• Изменен алгоритм назначения стандартных границ. Граница и индексом 2 больше не назначается на границу формы, сопряженную с отливкой. Вместо нее назначается граница с индексом 1 (как и на сопряженную границу отливки).
• Алгоритм построения оболочек был переработан и существенно улучшен. Теперь доступны два режима работы: автоматический и пользовательский. В автоматическом режиме задаются только необходимые параметры: толщина оболочки, ее индекс, граница подвода и т.п. Все параметры, связанные с контролем качества сетки, вычисляются алгоритмом в зависимости от габаритов модели и толщины оболочки. Пользовательский режим по-прежнему предоставляет полный контроль над процессом.

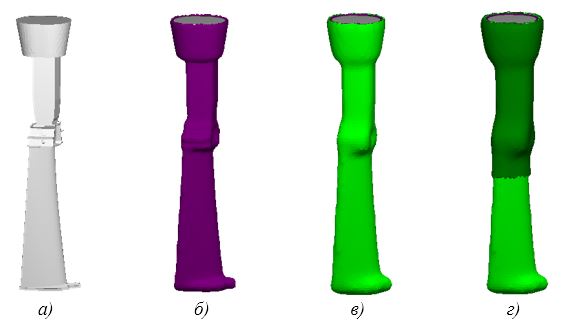

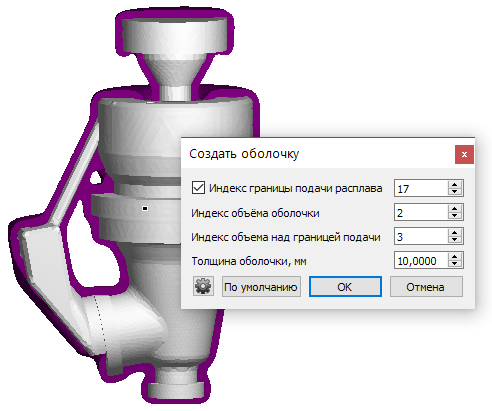

• Добавлена возможность последовательно создавать несколько оболочек на объемы типа «отливка», «форма» и их комбинации. Теперь оболочка создается на все видимые объемы независимо от их типа (см. рис. ниже).



• Улучшены алгоритмы назначения индекса объема на произвольные области. Теперь при выделении произвольной области сеточной модели и назначении ей индекса учитывается и сохраняется принадлежность выделенных элементов к заданному типу (отливка, форма) и объему.
• Улучшены алгоритмы проверки качества сетки.
• В инструмент Подвод расплава добавлены элементы управления остановкой расчета течения для тех случаев, когда полное заполнение формы не является критерием остановки (см. рис. ниже).



• В инструменте Вращение добавлена возможность редактирования координат оси вращения для ее точного позиционирования.
• Обновлен инструмент Масштабирование. Теперь при масштабировании геометрической модели подводы расплава и ось вращения не меняют своего положения.
• В инструментах Выделить границы и Выделить элементы доступны для выбора только те индексы объемов и границ, которые заданы в модели. Число выделенных элементов и граней отражается в строке состояния препроцессора.
• Возможность измельчать сетку перенесена из старого препроцессора «Мастер-3D». Алгоритмы измельчения исправлены и усовершенствованы.
• В дереве модели можно указывать, какие объемы являются заполненными перед началом расчета течения.
• На вкладке Течение добавлен новый параметр Экономить время расчета. Параметр включает алгоритм решателя «Эйлер», который оптимизирует размеры расчетной области, и за счет этого расчет заполнения идет быстрее.
• Новый параметр Размер ячейки, мм на вкладке Течение задается вместо максимального числа ячеек на сторону описанного параллелепипеда.
• Добавлена возможность задавать начальное температурное поле формы на вкладке Течение в окне Параметры и запуск расчета.
• Добавлена возможность запуска расчета затвердевания с учетом радиационного теплообмена. В диалоге Параметры и запуск расчета на вкладке Затвердевание добавлен параметр Радиационный теплообмен, который запускает модуль «Трассировка» для вычисления видимости граней сетки перед запуском расчета.
• Добавлен новый тип контакта с формой на вкладке Напряжения в окне Параметры и запуск расчета. Контакт с линейно-упругой формой позволяет рассчитывать напряжения и деформации в форме и получать более точную картину остаточных напряжений в отливке.
• Добавлен параметр Файл механических свойств формы, необходимый для расчета контакта с линейно-упругой формой. Параметр задает путь к файлу механических свойств bdd.
• При расчете контакта с линейно-упругой формой может быть задан параметр Файл граничных условий, в котором указываются узлы закрепления формы.
• Проведена реорганизация параметров модели НДС, удалены некоторые избыточные параметры.
• Добавлена проверка температуры сплава перед запуском расчета. Заданная температура сплава сравнивается с температурой ликвидус, заданной в файле свойств сплава. Если заданная температура ниже температуры ликвидус, пользователь получит сообщение и сможет или продолжить расчет, или остановить его запуск.
• Из настроек модуля удалены параметры модели затвердевания, связанные с выбором метода расчета и контролем за сходимостью алгоритмов решателя, т.к. прямые методы расчета больше не используются, а контроль за сходимостью решения выполняется решателем «Фурье» в автоматическом режиме.
• Исправлена ошибка, связанная с обновлением информации о подводах после редактирования графиков скоростей потоков.
• Исправлена ошибка запуска расчета при сохранении задачи в корень диска.
• Исправлена ошибка неправильной записи файла геометрии с отделенными индексами.
• Произведены другие многочисленные изменения и исправления в интерфейсе для более комфортной работы с препроцессором.

Препроцессор «Сплав»

• В базу свойств сплавов добавлены свойства одной стали, 4 чугунов, 5 сплавов на основе никеля и 2 сплавов на основе меди.
• Добавлен профиль скорости для стопорного ковша весом 150 т.
• Обновлена и расширена база материалов формы.

Препроцессор «Трассировка»

• Разработан новый консольный модуль для трассировки лучей при радиационном теплообмене. Все необходимые для запуска модуля параметры задаются в препроцессоре «Мастер». Традиционный модуль «Трассировка» по-прежнему доступен для запуска, однако следует иметь в виду, что, начиная с версии 2020.0 его разработка прекращена.
• Алгоритмы модуля переработаны и обновлены.
• Модуль поддерживает все современные ОС Windows.
• Теперь модуль не требует регистрации в операционной системе и настройки предоставления прав на запуск.
• Устранены проблемы с выделением памяти при обработке больших моделей.

Решатель течения «Эйлер»

• Добавлена возможность задавать предварительно заполненные объемы. Это позволяет моделировать слив расплава из ковшей, тиглей и т.п., не используя подводы расплава.
• Добавлена возможность задавать начальное температурное поле для формы. Поле загружается из файлов типа *.mld.
• Добавлен алгоритм, оптимизирующий размеры расчетной области, благодаря чему расчет заполнения идет быстрее. Он включается в модуле «Мастер» и может быть эффективен при моделировании литья в песчаные формы, когда размер формы существенно превышает габариты отливки.
• Алгоритмы работы с подводами переработаны и улучшены для случаев заполнения литейного блока с плоскостью симметрии.
• Повышена стабильность работы генератора конечно-разностной сетки.
• Повышена скорость расчетов за счет оптимизации вычислительных алгоритмов и применения многопоточных вычислений. Скорость расчета выросла примерно на 20% по сравнению с версией 2020.0.
• В решатель добавлен параметр остановки расчета. Теперь расчет заполнения может быть остановлен при выполнении одного из условий:
  • достигнуто заданное время расчета;
  • закончил работу заданный подвод (по умолчанию — последний);
  • после окончания работы заданного подвода прошло заданное время.

Эти условия позволяют корректно моделировать некоторые технологические процессы, когда конец расчета течения не связан с заполнением полости формы. По окончании расчета течения происходит автоматическое переключение на расчет затвердевания и пористости.

Решатель температуры и пористости «Фурье»

• Алгоритмы расчета радиационного теплообмена с учетом затенения и переизлучения перенесены из старого решателя «Фурье-3D» и значительно усовершенствованы.
• Алгоритмы расчета пористости по новой модели с учетом капиллярного эффекта и падения давления в двухфазной области перенесены из старого решателя «Фурье-3D».
• Прекращено использование прямых методов расчета в связи с их низкой скоростью и большим потреблением вычислительных ресурсов.
• Контроль сходимости алгоритмов решателя перенесен в код модуля и работает автоматически.

Решатель напряжений «Гук»

• Добавлена возможность расчета напряженно-деформированного состояния формы. Теперь пользователь может выбрать один из трех вариантов контактного взаимодействия отливки с формой:
  • контакт с линейно-упругой формой;
  • контакт с жесткой формой;
  • нет контакта с формой.
• Исправлена ошибка, из-за которой файлы состояния «.mmstate» не удалялись после успешного завершения расчета.

Постпроцессор «Мираж-3D»

• Добавлена операция экспорта результатов расчета в формате NTL. Это позволяет использовать поля, рассчитанные в «ПолигонСофт», в качестве начальных условий в других CAE-системах, например, в QForm. В данной версии доступен экспорт полей пористости из файла P3D и любых полей из универсального файла U3D (например, структуры).

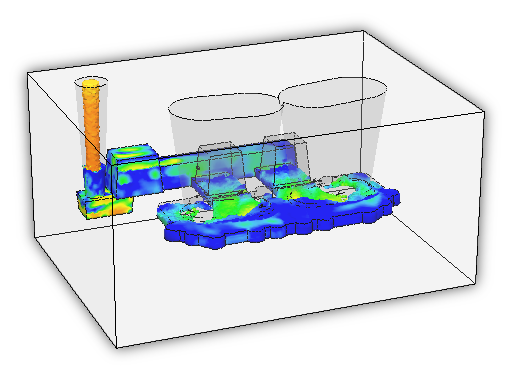

• При просмотре результатов расчета заполнения (файлы «.flw») реализовано отображение геометрии и температурных полей формы (см. рис. ниже).



• При вырезании шагов расчета из файла гидродинамики «.flw» одновременно вырезаются соответствующие шаги из файла температур формы «.mld».
• Повышена стабильность работы алгоритмов загрузки файлов разных форматов.
• В панель граничных условий добавлена новая команда для закрепления узлов формы. Ограничение перемещений формы необходимо для расчета НДС отливки при контакте с линейно-упругой формой.
• Исправлена ошибка, которая приводила к аварийному закрытию приложения. Ошибка возникала при настройке плоскости сечения и включенном режиме Усадочные раковины.
• Исправлена ошибка, при которой в некоторых случаях в дереве не отображались объемы с индексом 1.
• Исправлена ошибка, которая приводила к вращению геометрии при записи видеоролика процесса заполнения.
• Исправлена ошибка, возникавшая при создании сечения, если в геометрической модели отсутствовали объемы типа «форма».
• Исправлена ошибка, которая приводила к изменению шкалы температур/доли твердой фазы при загрузке файлов температур.
